Procesory 2026 – przełom w litografii, architekturze tranzystorów i integracji AI

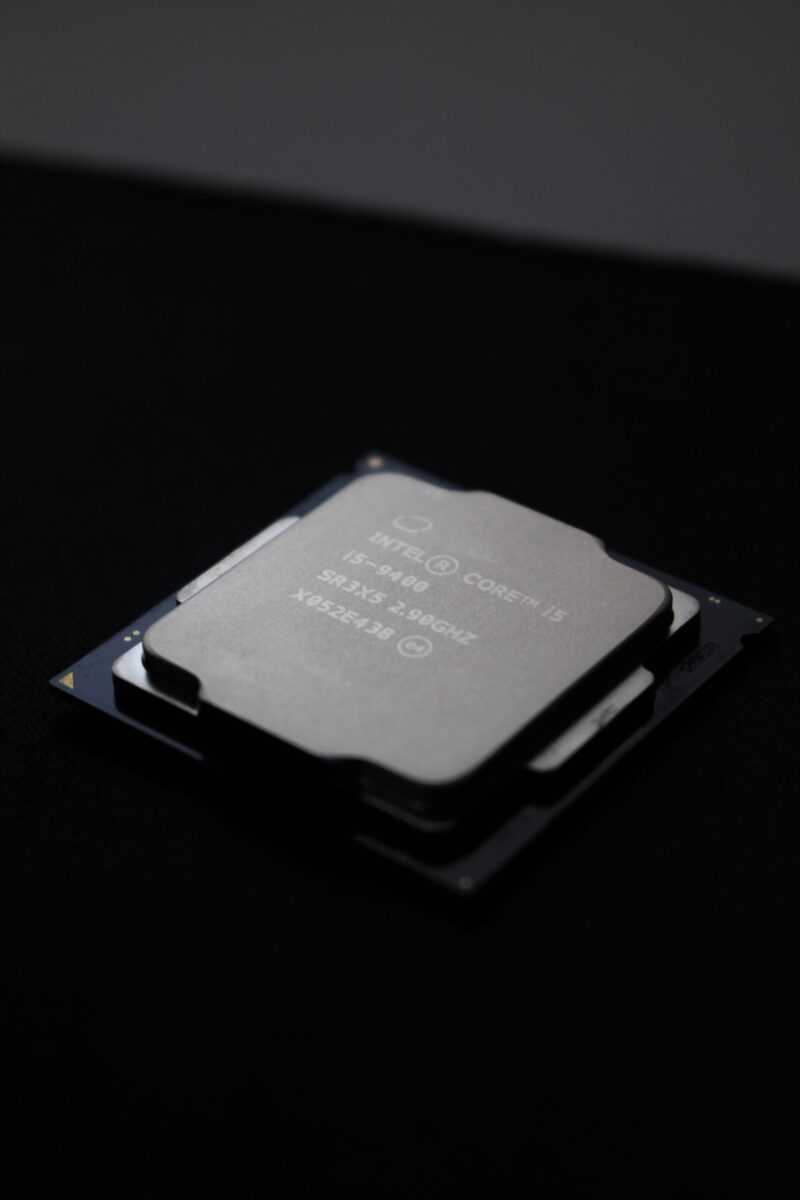

Detailed close-up image of a computer processor chip on a dark background.

Dzień dobry Czytelnicy MKM Serwis!

Rok 2026 stanowi kolejny kamień milowy w rozwoju przemysłu półprzewodnikowego. Współczesna rywalizacja producentów procesorów nie koncentruje się już wyłącznie na wzroście częstotliwości taktowania czy liczby rdzeni. Kluczowymi obszarami innowacji stają się zaawansowane procesy litograficzne, nowe struktury tranzystorów, heterogeniczne architektury obliczeniowe, technologia pakowania układów (Advanced Packaging) oraz integracja wyspecjalizowanych akceleratorów sztucznej inteligencji.

Postęp obserwowany w 2026 roku można porównać do rewolucji, jaką przed dekadami wywołało przejście z pojedynczego rdzenia na architektury wielordzeniowe.


Litografia – fundament współczesnych procesorów

Proces technologiczny pozostaje jednym z najważniejszych parametrów definiujących możliwości nowoczesnego układu scalonego.

Zaawansowane fabryki półprzewodników wykorzystują litografię EUV (Extreme Ultraviolet Lithography), operującą na długości fali około 13,5 nm. Pozwala to na tworzenie niezwykle precyzyjnych struktur krzemowych przy zachowaniu wysokiej gęstości upakowania tranzystorów.

Ewolucja procesów technologicznych

GeneracjaPrzybliżony okres dominacjiCharakterystyka
14 nm2015–2020Ugruntowanie FinFET
7 nm2019–2023Znaczący wzrost IPC i efektywności
5 nm2021–2025Powszechne wykorzystanie EUV
3 nm2024–2026Przejście na GAA
2 nm2026+Maksymalizacja gęstości i wydajności energetycznej

W praktyce współczesne oznaczenia „2 nm” czy „3 nm” nie odnoszą się już bezpośrednio do fizycznych wymiarów tranzystora. Są one nazwami marketingowo-technologicznymi określającymi poziom zaawansowania danego procesu produkcyjnego.


Od FinFET do Gate-All-Around (GAA)

Jednym z największych przełomów konstrukcyjnych jest odejście od tranzystorów FinFET na rzecz architektury Gate-All-Around.

FinFET

Przez ponad dekadę standardem pozostawały tranzystory FinFET, gdzie bramka obejmowała kanał przewodzący z trzech stron.

Ograniczenia:

  • wzrost prądów upływu,
  • trudności skalowania poniżej 5 nm,
  • coraz większe problemy z kontrolą elektrostatyczną kanału.

Gate-All-Around (NanoSheet)

W architekturze GAA kanał przewodzący jest całkowicie otoczony przez bramkę.

Korzyści:

✔ wyższy współczynnik kontroli elektrostatycznej,

✔ redukcja prądów upływu (Leakage Current),

✔ możliwość pracy przy niższych napięciach zasilających,

✔ poprawa wydajności na wat (Performance per Watt),

✔ dalsza miniaturyzacja bez utraty stabilności sygnałowej.

Technologia NanoSheet stanowi obecnie podstawę najbardziej zaawansowanych procesów produkcyjnych.


Architektura chipletowa i zaawansowane pakowanie

Współczesny procesor nie jest już pojedynczym monolitycznym układem krzemowym.

Coraz powszechniej stosowana jest architektura Chiplet Design, w której procesor składa się z wielu wyspecjalizowanych bloków funkcjonalnych.

Typowe chipletowe komponenty:

  • CCD (Core Complex Die),
  • IOD (Input/Output Die),
  • NPU (Neural Processing Unit),
  • zintegrowane GPU,
  • kontrolery pamięci,
  • akceleratory multimedialne.

Technologie pakowania 2026

TechnologiaCharakterystyka
2.5D PackagingPołączenie wielu chipów na wspólnym interposerze
3D StackingPionowe układanie warstw krzemowych
Hybrid BondingBezpośrednie połączenia miedź–miedź
TSV (Through-Silicon Via)Komunikacja między warstwami krzemu

Zaawansowane pakowanie staje się równie istotne jak sama litografia.


Wzrost znaczenia IPC

Współczesne procesory osiągają coraz większą wydajność dzięki wzrostowi IPC (Instructions Per Cycle).

Producenci rozwijają:

  • predykcję skoków (Branch Prediction),
  • wykonanie poza kolejnością (Out-of-Order Execution),
  • głębokie bufory instrukcji,
  • rozbudowane pamięci cache L2 i L3,
  • inteligentne harmonogramowanie obciążeń.

W rezultacie wzrost wydajności coraz częściej wynika z efektywniejszego wykonywania instrukcji, a nie z wyższego taktowania.


AI-PC – nowa generacja komputerów

Najbardziej widocznym trendem 2026 roku jest implementacja wyspecjalizowanych jednostek NPU.

Neural Processing Unit

NPU odpowiada za:

  • inferencję modeli językowych,
  • rozpoznawanie obrazu,
  • analizę głosu,
  • generowanie treści AI,
  • lokalne przetwarzanie modeli LLM.

Korzyści

CPUGPUNPU
Zadania ogólneObliczenia równoległeSztuczna inteligencja
Wysoka uniwersalnośćDuża moc obliczeniowaBardzo wysoka efektywność energetyczna

Dzięki temu coraz więcej operacji AI wykonywanych jest lokalnie, bez konieczności korzystania z infrastruktury chmurowej.


Charakterystyka procesorów klasy 2026

ParametrTypowa wartość
Proces technologiczny3 nm – 2 nm
Liczba tranzystorów30–100+ miliardów
Typ tranzystoraGAA / NanoSheet
Obsługa AIZintegrowane NPU
Cache L3Do kilkuset MB
TDPDynamicznie zarządzane
Pakowanie2.5D / 3D
InterkonektUltra High-Speed Fabric

Perspektywy rozwoju

Branża półprzewodników przygotowuje już technologie następnej generacji:

  • CFET (Complementary FET),
  • Backside Power Delivery,
  • RibbonFET,
  • High-NA EUV,
  • zaawansowane struktury 3D IC,
  • pamięci HBM nowej generacji,
  • integrację fotoniki krzemowej.

W kolejnych latach możemy spodziewać się jeszcze większej gęstości tranzystorów, dalszej redukcji opóźnień komunikacyjnych oraz stopniowego zacierania granicy między procesorem, akceleratorem AI i pamięcią operacyjną.


Podsumowanie – MKM Serwis

Rok 2026 potwierdza, że przyszłość sektora półprzewodników opiera się na trzech filarach: miniaturyzacji struktur krzemowych, architekturach chipletowych oraz natywnej integracji sztucznej inteligencji. Litografia 2 nm, tranzystory Gate-All-Around, zaawansowane pakowanie 3D i dedykowane jednostki NPU wyznaczają nowy standard wydajności obliczeniowej.

Dla użytkowników oznacza to nie tylko szybsze komputery, ale przede wszystkim systemy zdolne do lokalnego przetwarzania zaawansowanych modeli AI przy zachowaniu wysokiej efektywności energetycznej. Właśnie na naszych oczach rodzi się nowa era informatyki, w której granice między sprzętem, sztuczną inteligencją i obliczeniami wysokiej wydajności stają się coraz bardziej płynne.

MKM Serwis – śledzimy technologie jutra już dziś. 🚀
